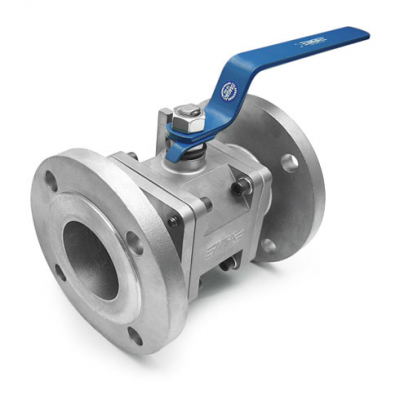

Válvula Esfera de Aço Inox e Carbono

Características especiais encontradas nas válvulas esfera

São fabricadas em diversos diâmetros ¼” a 60” e diversas classes de pressão 150# a 2500#, se conectam a tubulação de diferentes maneiras, possuindo extremidades: roscadas, flangeadas ou soldáveis.

Podem ser encontradas com Passagem Plena quando o diâmetro de passagem do corpo e das tampas é o mesmo da esfera ou Passagem Reduzida quando o diâmetro de passagem da esfera é menor que o do corpo e das tampas.

Quanto ao material de composição a válvula de esfera possui uma grande gama de ligas, podendo destacar como mais utilizados os Aços Carbono e Inox 304/316, porém também são fabricadas em diversas ligas especiais visando o atendimento a critérios específicos de um determinado projeto afim de se adequar a níveis de corrosão, pressão, temperatura bem como particularidades de aplicações severas encontradas na indústria.

A sua construção se dá através dos métodos de fundição ou forja e são divididas em basicamente 3 tipos:

• Monobloco como o nome já diz, uma única peça
• Bipartida, duas peças (Corpo e Tampa)
• Tripartida, três peças (Corpo e 2 Tampas)

Podendo ser montadas de duas formas: Side Entry (Lateral) ou Top Entry (Topo), a forma mais comum e utilizada é a Side Entry com a válvula sendo montada pelas suas laterais. Já a montagem Top Entry é geralmente utilizada para válvulas que irão trabalhar enterradas ou ainda com pouco espaço para manutenção, pois por ser montada pelo seu topo permite que toda a manutenção seja feita por cima e com espaço reduzido.

Sua montagem na questão de funcionamento se dá através de 2 sistemas:

• Flutuante – Mais barato e comumente utilizado esse sistema consiste na montagem da esfera entre 2 anéis de vedação sob pressão sem que haja qualquer outra fixação para ela, dando a impressão que a esfera está flutuando dentro da válvula, acionada por uma haste superior.


• Trunnion – De custo consideravelmente mais elevado e utilizada em operações mais críticas no que se refere a classe de pressão e fluidos, esse sistema conta com uma haste inferior, também conhecida por eixo Trunnion que prende a esfera tornando a fixa, como consequência a operação é mais estável e não deixa que a esfera fique flutuando como na montagem flutuante.

As vedações mais utilizadas para as válvulas de esfera são feitas de materiais resilientes como o PTFE puro ou termoplásticos desenvolvidos para maior suporte de temperatura e pressão indicados a aplicações severas. Também estão disponíveis válvulas de esfera com a chamada vedação Metal x Metal, que como o próprio nome já diz a vedação se dá sem a utilização de uma vedação resiliente, são utilizadas onde a aplicação por alguma particularidade não permite a utilização das mesmas.

Temos ainda os modelos de Válvula Esfera Fire-Safe que trabalham com 2 tipos de vedação numa mesma válvula, vedações primárias resilientes e secundárias metálicas, modelo esse desenvolvido para que em caso de incêndio a válvula possa suportar essa situação adversa sem a liberação ou vazamento do fluido, são muito utilizadas em instalações de produtos altamente inflamáveis.

O acionamento da válvula de esfera pode se dar de 2 principais maneiras:

- Manual, através de tubo ou alavanca, geralmente utilizada em válvulas de diâmetro pequeno com menor torque de operação ou ainda por caixa redutora (Volante) para válvulas de maior diâmetro e torque afim de minimizar a força para operação manual de válvulas de grande diâmetro.

- Automatizadas, através de dispositivos conhecidos por `` Atuadores ´´ que automatizam o processo de abertura e fechamento das válvulas sendo comandadas individualmente ou através de um painel, esses atuadores podem ser tanto de funcionamento elétrico como pneumático.

Atuador Pneumático: Geralmente os mais utilizados, necessitam do ar comprimido como energia para sua operação e funcionamento, podendo ser classificados em 2 tipos:

• Atuador Simples Ação também conhecido por Retorno Mola, necessita de ar somente para uma operação, sendo a operação secundária realizada através de molas. Pode ser configurado normalmente aberto ou fechado e no caso de falta de ar retorna automaticamente para a posição previamente configurada.


• Atuador Dupla Ação, necessita de ar para realização de ambas as operações e no caso de falta de ar o mesmo permanece na última posição de acionamento.

Atuador Elétrico: São utilizados onde a fonte de alimentação principal no local se dá através de energia elétrica, disponíveis em variadas tensões de alimentação seu funcionamento é parecido com um atuador dupla ação sendo necessário o sinal elétrico para abertura e fechamento. Em caso de falta de energia geralmente possuem um acionamento manual através de chave onde pode ser operado manualmente. Seu custo é consideravelmente mais caro que as opções pneumáticas e seu uso acaba restrito a locais onde não há a possibilidade de alimentação por rede de ar comprimido. Também não são indicados para aplicações que necessitam repetidos ciclos de acionamento em curto período de tempo, podendo apresentar superaquecimento e queima do motor elétrico.

A COMFLUX possui uma linha completa de válvulas de esfera com todas as características e variações aqui mencionadas e explicadas, conte com uma empresa especialista em válvulas de esfera para que seus projetos e manutenções sejam um verdadeiro sucesso.

Onde são utilizadas as válvulas esfera?

Por atender a uma diversa gama de fluidos, classes de pressão e temperatura a Válvula Esfera é uma das mais utilizadas na indústria em diversos setores, podendo destacar:

• Químico
• Petroquímico
• Papel e Celulose
• Siderúrgico
• Farmacêutico
• Alimentício
• Mineração

As válvulas esfera são seguras e confiáveis?

A resposta é sim, porém é muito importante que a válvula seja dimensionada por um profissional qualificado da área levando em conta a sua aplicação, pressão, temperatura e fluido.

Igualmente importante que seja adquirida de uma empresa confiável com tradição e especialização no mercado de válvulas industriais, que irá fornecer as válvulas atendendo a todas as normas e padrões nacionais e internacionais de dimensionamento, construção, materiais e testes de funcionamento que irão assegurar e satisfazer todas as exigências de seu projeto.

Válvulas são consideradas como componentes extremamente críticos de um sistema hidráulico e todas as indicações e orientações acima devem ser levadas em conta para o sucesso e êxito de sua aplicação.
